2012/03/23up
2012/05/05追記
■W87
壁掛けタイプ・8cmフルレンジ・バックロードホーン

使用ユニット:Fostex FE87
  (FF85WK、FE83En等の8cmフルレンジで代用可)
材料:15mm厚ラワン合板(900×600)1枚/1台分
    SPターミナル、電線、木工ボンド、クギ、ネジ等
本体サイズ:400×400×90(W,H,D)

■設計図&板取り図

1990年頃にフォステクスFE87用に設計して作った壁掛けタイプのバックロードホーン。
物置整理で出てきた過去の遺品でございます。
とりあえずFE83を付けてチェックしてみましたが、測定だと低音が出てません。
聴感では、そこそこ出てるように聴こえるんだけど;;;
BGM用、サラウンドのリア用に使うと良さげです。
バックロードホ−ンとしては工作も簡単で、特に難しい部分も無いと思われます。

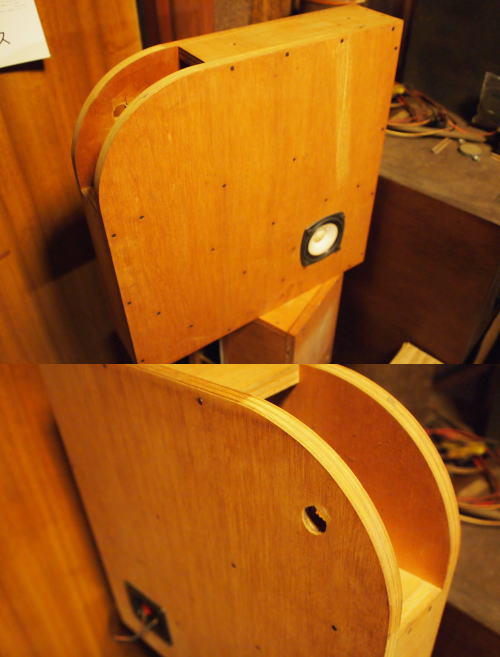

↑裏板に20mmくらいの穴を開けて、壁に止めた木ネジに引っ掛けて使ってました。
地震で落ちると危険なので、手抜きしないでしっかり止めましょう。

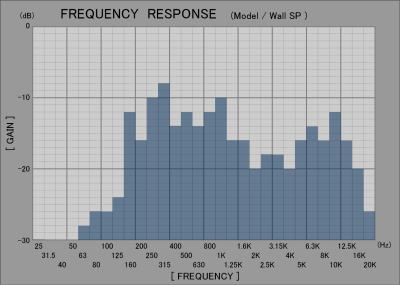

【再生周波数特性】FE83改仕様、H600のSP台に設置、軸上1mで測定。
FE87が無かったのでFE83改で測定。160Hz以下急降下で低音は全く出ないよ状態(笑)
FF85WKを使って壁に掛けて使うと良さそうな感じがします。
FE83Enでサラウンドのリア用に使っても良いかもしれません。


■2012/05/05追記
FF85WKの特性を録ってみますた♪
スペアナではFE87より多少低音は出ている感じ。聴感では87とは大分違って、低音の量感があっての押し出し、キレもいい。全体のバランスも85が上。
やはり85WKは中々良いユニットです。どんな箱でもそれなりに鳴ってしまう。っていうか、、、箱に負けないほど癖が強いってことなのかな?癖っぽい感じはしないんだけど。。。(笑)
