2012/04/29
■BH-10000
自作初心者、バックロード初心者のための、
2本1万円で作る失敗しない!?お手軽バックロードホーン。

使用ユニット:フォステクス FF85WK
材料:15mm厚ラワン合板(910×1820-1枚)/2本分
    ボンド、クギ、SPターミナル等
本体サイズ:130×900×150mm

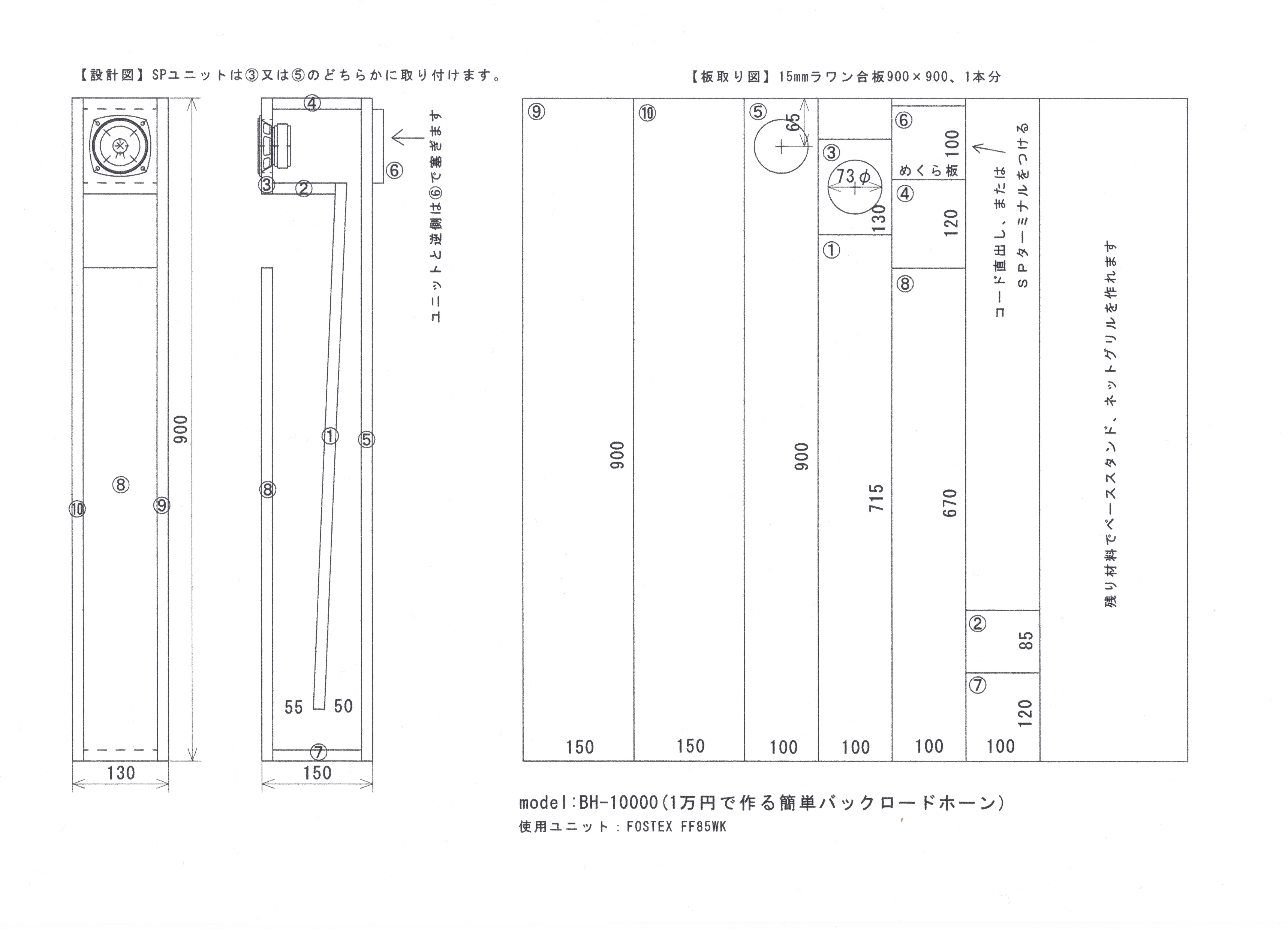

■設計図&板取り図(JWW版)
■設計図&板取り図(Jpeg版)

■BH-10000:設計のポイント
@出来るだけローコストに作る。
A初めてでも失敗しない工作難易度。
B遊び尽くせる発展性を持たせる


で、大体こんな感じになります。↓

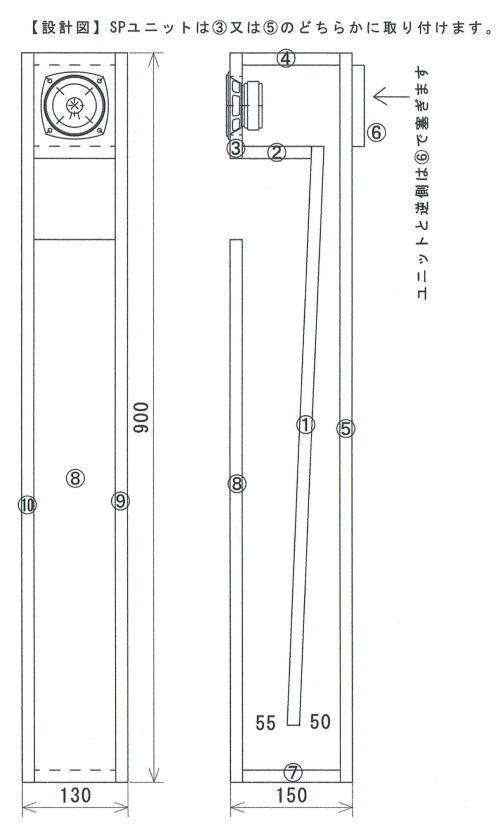

8cm バックロードホーン 設計図
@については安いユニットを使えば、それだけ安く出来るけど、、、
せっかく作ったものだから永く使いたい。
FF85WKはチョット高め?だけどオールマイティーに使えるんで、バックロードがダメだったら密閉、バスレフでリベンジできます。
で、ラフな設計でもそこそこ鳴ってくれそうな85WKを選んでみますた(笑)

Aはパーツ数が10個と少ないので簡単に作れると思います。パーツ数はバスレフ並か以下と思われます。

Bはホーン開口部の選択が出来るように設計してます。
スピーカーユニットの付け替え(パーツBかパーツDに付けます)で、前面開口、背面開口の違いが体験できます。
やろうと思えば側面開口も可能ですね。
また、余った材料でスタンド部やネットグリルを作ったりできます。
さらに追加バッフルでサイズ違いのユニットも楽しめます。
とにかく色々遊べると思われますです♪

、、、ってことで、、、
以下の材料でトータル9,914円になります。
尚、買出しの際の交通費、通販時の送料等は含まれていませんので悪しからず(笑)
【パ ー ツ】 【プライス】 【 備 考 】
フォステクス FF85WK 2800×2 コイズミ無線
SPターミナル(TK-15) 284(2個) コイズミ無線
15mm合板(三六板) 2600/1枚 JHひたちなか店
合板カット代 約1000 JHひたちなか店
ファストン端子(大)4個 80 ホームセンター等
電線(1m) 50 ホームセンター等
ボンド、クギ等 300 ホームセンター等
・合板は三六板を半分にカットしてから、2枚重ねた状態でカットしてもらえば1000円で足りると思います。自力でカットすればタダですよ。
・SPターミナル、ファストン端子は半田付けで直出しすれば必要ありません。
・電線はスピーカーケーブル(コード)と名がつくものは高いので、100ボルト10A用の電線で十分です。
・ボンド、クギなどは100円ショップのほうが安そうです。

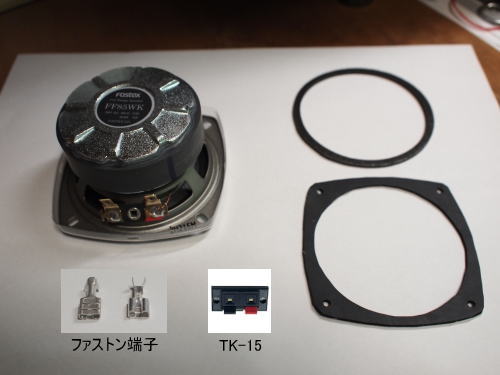

左上:FF85WK
マグネット重量187gはFE83Enの3割増し。Mo=2.0、Qo=0.55となります。
全体では83Enと同等の駆動力がありそうです。Foも115Hzと低くなってるので密閉、バスレフ、バックロードどれでもいけそうですね。使い勝手はFE83En以上といっても過言でないと思いますです。

右上:付属のパッキン
相変わらず細くて使いにくいです。金銭的に余裕があるなら自作(右下)推薦です。


BH-10000はホーンの折り返しが1回でバックロードホーンとしても動作するし、共鳴管としても動作するコンビネーションタイプと考えられます。
以下、それぞれのシミュレーションです。

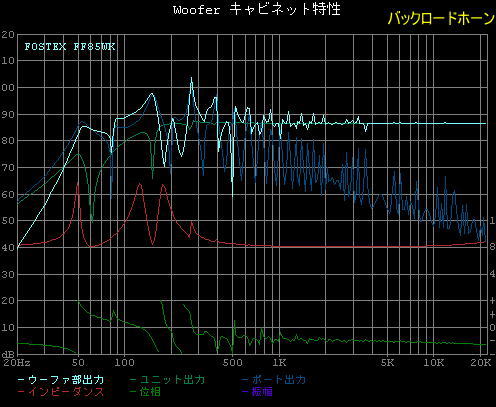

■バックロードホーンのシミュレーション

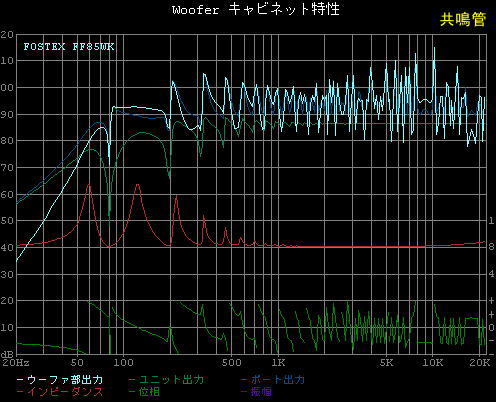

■共鳴管のシミュレーション
2つのタイプを足して2で割ると良さげな特性になるんですが、作ってみないとわかりません。
