2012/06/29
2012/09/10追記
model : NEWTOMP-3
(ブックシェルフ型バックロードホーン)

【使用ユニット】Tang Band、DIY AUDIOの8cmフルレンジ
  ・Tang Band : W3-582SC
  ・Tang Band : W3-881SJ
  ・Tang Band : W3-1231SN
  ・DIY AUDIO : SA/F80AMG
 など奥行きが75mm以下のユニット
 【補足】ステレオ誌付録のSCANSPEAK 10F/8422-03も使用可

【材料】15mm厚ラワン合板(三六×1枚)2本分
     SPターミナル、コード、ボンド、クギ等

【本体サイズ】160×370×285mm


■設計図&板取り図



【予想再生周波数帯域】

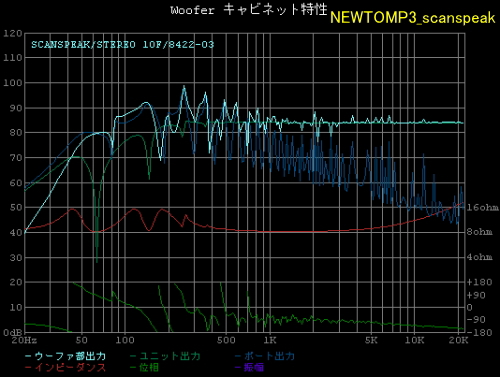

ステレオ誌付録スキャンスピーク10cmフルレンジ
