2012/09/21
model:5oath
[PC用、デスクトップ用、5cmフルレンジ・バックロードホーン]

小音量ニアフィールド向けの小型(ミニ)バックロードホーンです。


【使用ユニット】

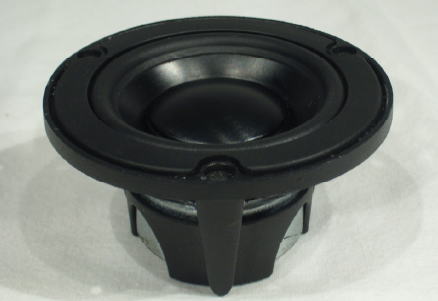

VIFA NE65W-04(推奨)
インピーダンスが4Ωなので使いにくい面があるかも?


他、各社5cmフルレンジ、6cmフルレンジ、7cmフルレンジ(奥行き65mm以下)が使用できるかもしれません(笑)

【材料】
15mm厚ラワン合板900×900mm、1枚(2本分)
SPターミナル、コード、ボンド、クギ等

【本体サイズ】
120×270×240mm


■設計図&板取り図

※5cm用としては空気室、スロート面積を大きめにとってるので8cmクラスのフルレンジまで使えると思います。
ただ、8cmとしては空気室が小さめなので入力オーバーには弱いかな。尚、奥行きは65mmまでなので注意。

【予想再生周波数特性】

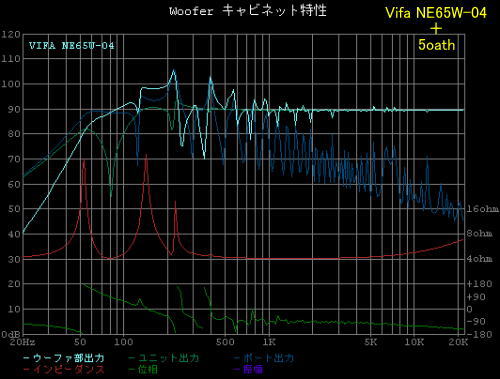

VIFA NE65W-04[3,500-@1]

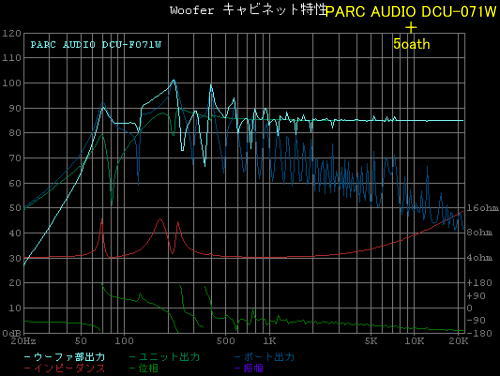

PARC AUDIO DCU-071W(インピーダンス4Ω)[4,250-@1]

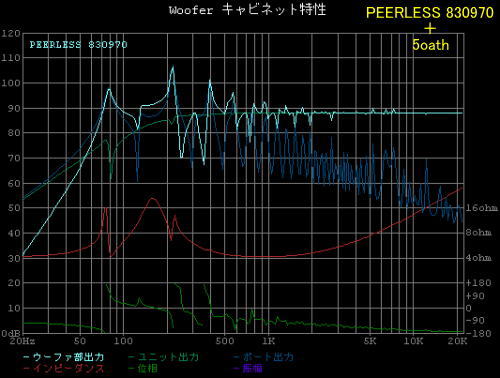

PEERLESS 830970(インピーダンス4Ω)[2,550-@1]

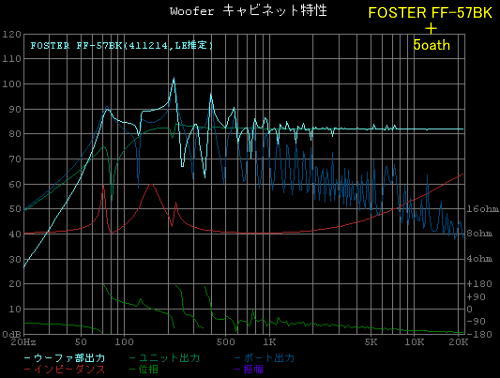

FOSTER FF-57BK(インピーダンス8Ω)[1,100-@1]
SPマトリクスで使うならコチラが良さそうです。お安いですし(笑)

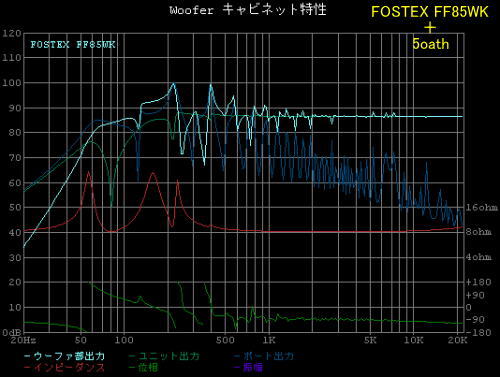

FOSTEX FF85WK
何となく逝けそうな気がするのは何故???
