| 2012/10/21 |
| model：DOUBLE-TT 10cmフルレンジ2発用バックロードホーン (13cmフルレンジ1発もOK) |
| 【使用ユニット】フォステクス FF105WK（２個）推奨、各社10cmフルレンジ(2個) ※PARC Audio DCU-F131W、F131PP、MarkAudio Alpair10ｖ2、TangBand W5-1611SAF、などの13cmフルレンジ1発でもいけそうです。一発仕様の場合、バッフル面の好きな位置に付けてOK。＋スーパーツィーターも良さそうです。（注：ユニット奥行き95mm以下。パーツ②は省略可。） 【材料】15mm厚ラワン合板(三六)1枚-1本分 SPターミナル、配線コード、ボンド、クギ等 【本体サイズ】200×900×400mm |
|
|

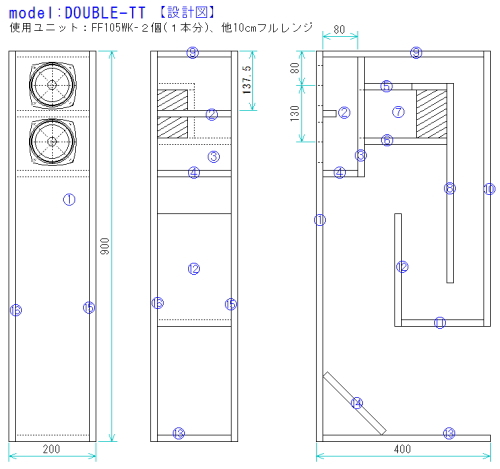

| ■設計図 ■板取り図 |
|
|
2本のユニットを効率良く使うためにスロート位置を工夫したので、16cmクラスの低音再生が期待できます。３５Hzあたりまで行けるかもしれません！？ スロート部がチョット分かりにくいですが、組み立て難易度は高くありません。 |
【本体イメージ】 |
 |
【予想再生周波数帯域】 |
 |

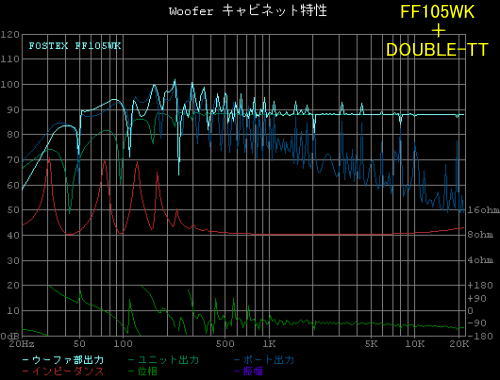

| フォステクス FF105WK |
 |

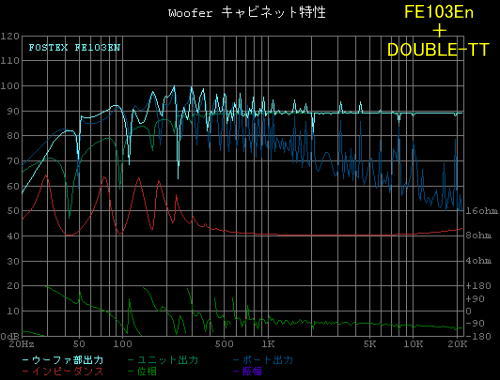

| フォステクス FE103En |
 |

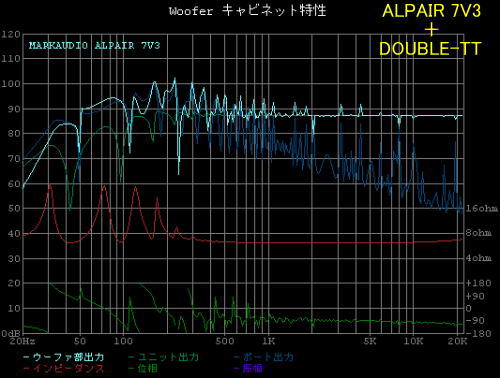

| マークオーディオ ALPAIR 7V3 |
 |

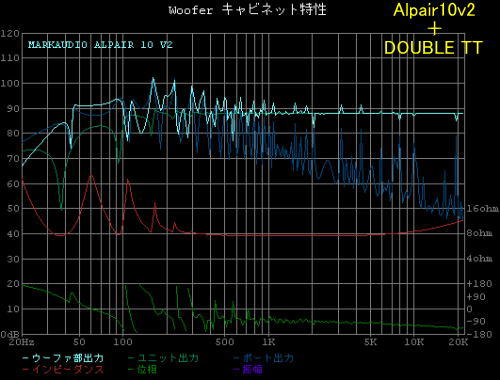

| MARKAUDIO ALPAIR 10 V2 |
|
|
|
