| model:DDBH-10-FERMENTO (10cmフルレンジ・前面開口型ダンプダクト・バックロードホーン) ----作った後、弄って遊びたい方にオススメです(笑)---- |
| このモデルは低域の量感を重視したオールドジャズ用ですが、ダクト開口部を調整することで多くのジャンルに対応できます。 15mm合板-三六板1枚で本体2台分取れるハイコストパフォーマンス仕様になります(笑) 通常ですとダクト調整版を用意するんですが、基本的に硬くて振動しにくいもので代用できます。 今回は缶ジュース(52φ×10.5cm)を使って周波数特性を取ってみましたが問題はないようです。 |
|
|

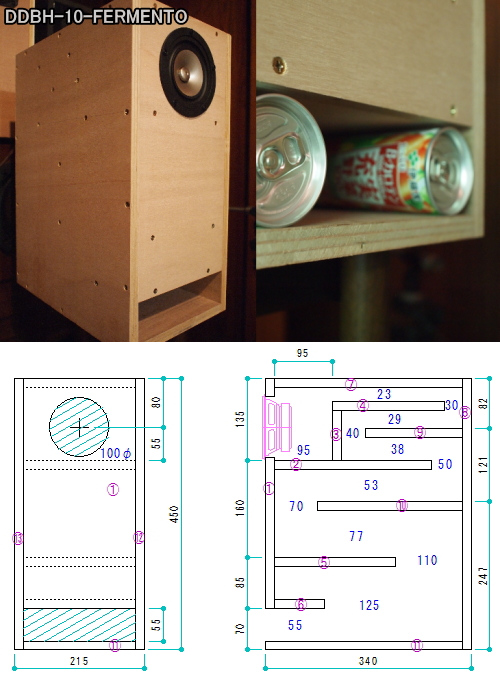

| 【DDBH-10-FERMENTO概要】 |
 |
| 方式：DDBH サイズ：W.215xH.450xD.340(mm) 空気室容積：2.1L スロート面積：42.55c㎡ ホーン開口面積：231.25c㎡ ホーン長：155cm ダクト面積：101.75c㎡ ダクト長：9.7cm 推奨ユニット：10cmフルレンジ各種 |
|
|
| ■設計図(Jpeg) ■板取り図(Jpeg) |
|
|
【FERMENTOのダクト調整】 |
 |

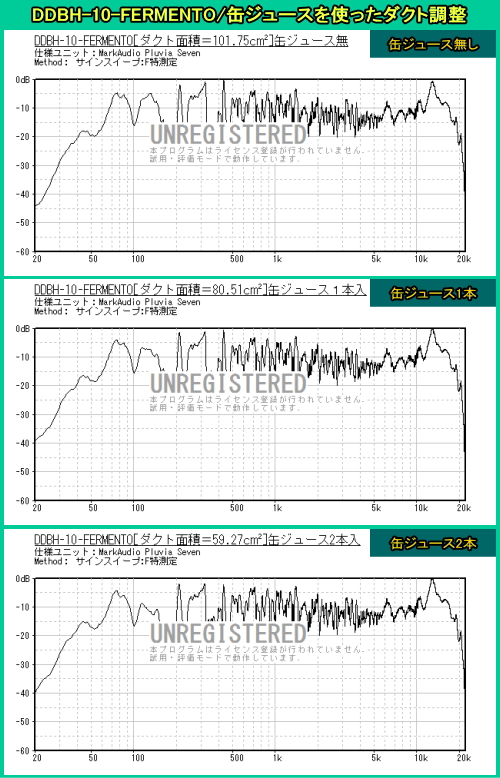

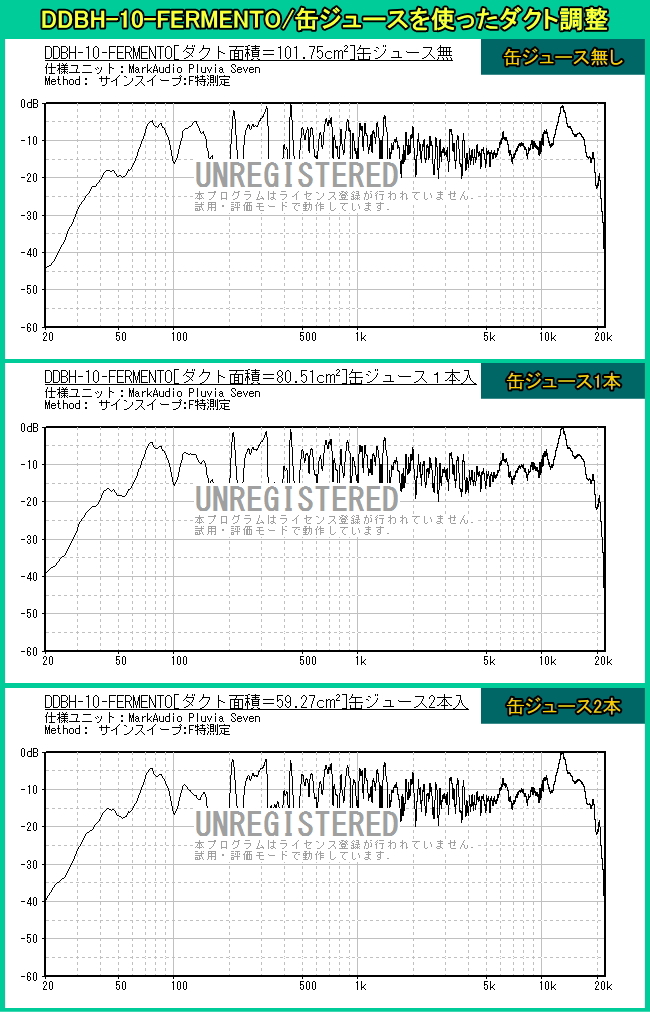

| 【缶ジュースによるダクト調整時の周波数特性】 |
 |
| ダクト調整が影響する帯域は500Hz以下で、特に200Hz以下の変化が大きくなります。 100Hz以下は変化量が分かりにくいですが、聴感での変化は大きく感じます。 基本的に断面積が小さいほど量感が減りますが、其の分ローエンドが伸びて締まりが出てきます。 |
| 【参考資料】DDBH-10-FERMENTOによるピアノ再生 [YouTube]10cmフルレンジで聴くジャズピアノ～藤井郷子(Satoko Fujii)『インビジブル・ハンド』より「Thought」(CORTEZ SOUND) |
|
|
|
