| 【設置例】 仕上げは塗装、塩ビシート、突き板等お好きな方法で(笑) スタンド無しだと不安定なので、適当な大きさの平板をネジ止めで付けると良さげです。 |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||

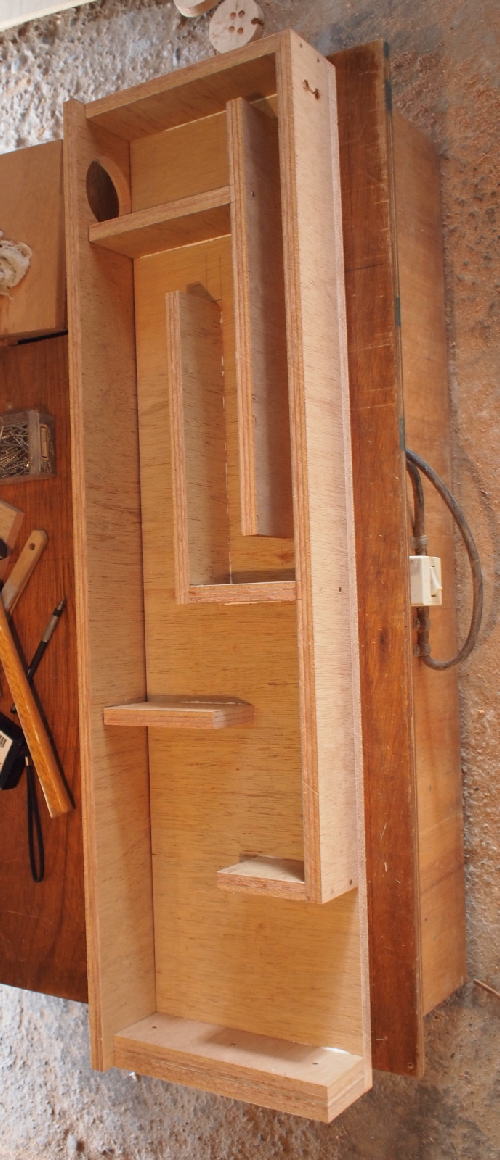

| 【内部構造】 | ||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||

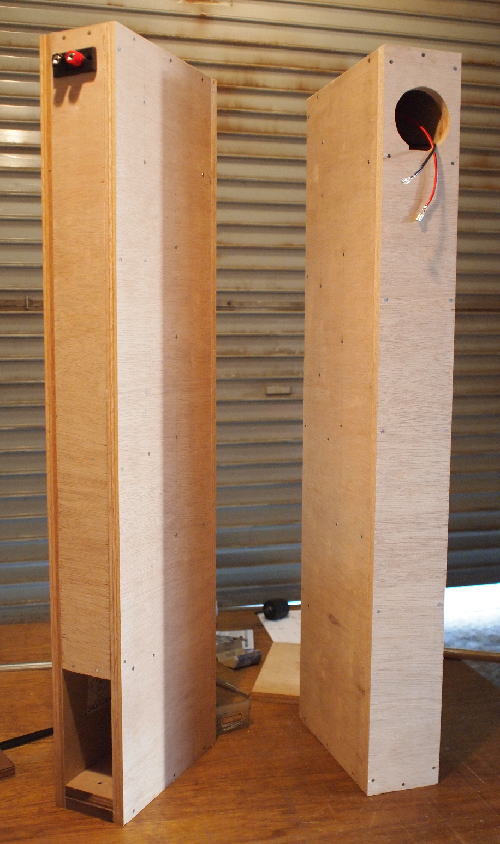

| 【外観】 | ||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||

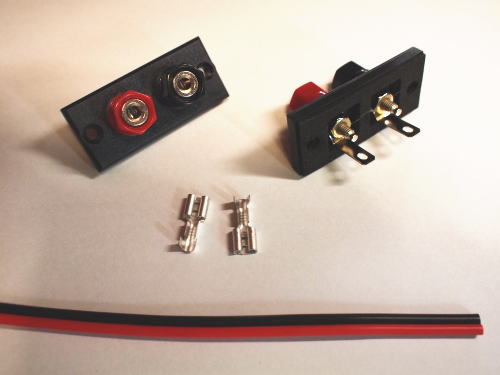

| 【使用パーツ】 今回はチョッと高級なターミナルを使ってみました。 ミクセルというネット通販店の「TR54N角型スピーカーターミナル」です。 1個320円（税込み）でバナナプラグ対応なので使い勝手が良さそうです。 ファストン端子は20個で200円（Ｊ山新勝田店） コードは1.25スケア平行線10ｍ1000円（Ｊ山新勝田店） |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||

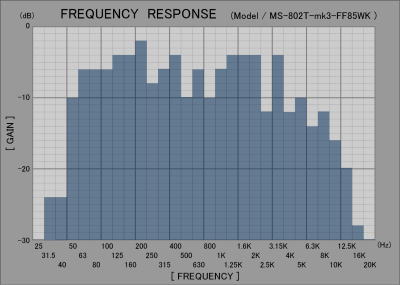

| 【再生周波数特性】リスニングポイント（SPから3.2m）で測定。 下は５０Hzまで伸びています。特性もフラットで良い感じですが、鳴りっぷりはメインSP、BS型のほうが1枚上って感じです。 AVのフロントにも良さそうな感じで、サブウーファー無しでも行けるかも。 |
||||||||||||||||||||||||||||||||

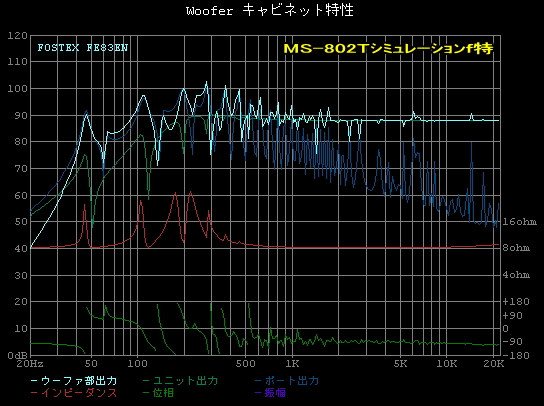

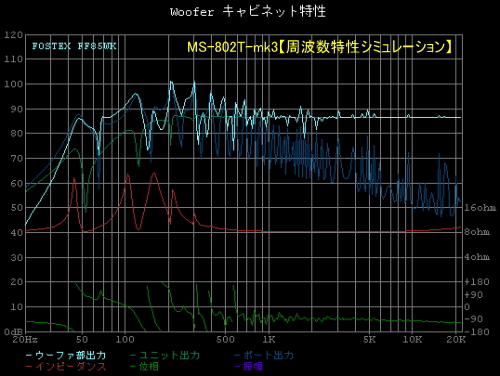

| 【参考資料】 下図がmk3のｆ特シミュレートです。 全く別物って感じではないので、設計の手助けにはなります。 こんな便利なソフトをタダで使わせてもらってアリガタイですね～♪（感謝） |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
| 2012/10/28追記 | ||||||||||||||||||||||||||||||||
| 802T-mk3＋“かんすぴ”P800K(8cmフルレンジ)の特性を録ってみました。 |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
| 廉価版のユニットですが、なかなかの性能です。 クオリティー、鮮度、キレ、、、FF85WKには及びません。 が、値段を考えたら文句無しですね～♪ |
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
| 修正版 ●MS-802T-mk4 “Sky High-Ⅳ”(バックロードホーン、スリムタワー) |
||||||||||||||||||||||||||||||||
| 2012/09/10追記 | ||||||||||||||||||||||||||||||||
【使用ユニット】フォステクスFF85WK推薦、FE83En、他8cmクラス・フルレンジ使用可。 【材料】15mm厚ラワン合板(910×1820mm、1枚)-2本分 SPターミナル、内部配線、ボンド、クギ、ネジ等 【本体サイズ】100×910×235mm(W,H,D) |
||||||||||||||||||||||||||||||||
| ｍｋ3は低域を欲張りすぎて、逆に低音感が弱くなりました。 8cmで頑張って低音を出しても、所詮8cmです。大口径ウーファーに敵うはずがありません。 そこで、外形サイズはそのままで、ホーンの広がり率を大きく、さらにホーン長を短く修正しました。 低域の伸びは悪くなりますが、低音感が増すような方向になると思います。 具体的には、50Hz以下が減って、60～100Hzあたりが増える計算です。 実際に作ってみないと分かりませんが、作るんでしたらｍｋ４をオススメします。 FE83Eｎならmk3のほうが相性が良さそうです。が、作って聴き比べてみないと答えは出ませんね。 とりあえず、mk4の製作は未定ってことで・・・（をぃ） |
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
| ■mk4設計図＆板取り図 | ||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||

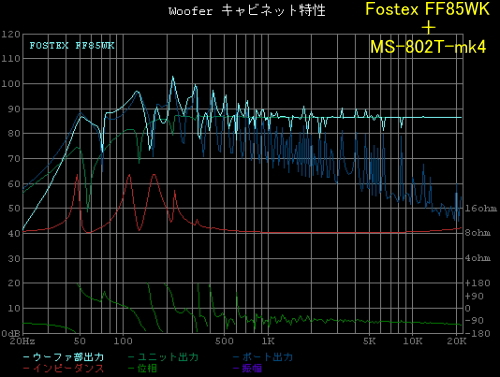

| 【mk4予想再生周波数特性】 | ||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
