ＥＮ８３Ｖ＆ＥＮ８３Ｖ-II
バックロードホーン型アンサンブルタイプ
仕様ユニット：FOSTEX FE83En , FF85WK 推薦 |
2012/02/08 |
| ■83V設計＆板取図(EM83M,EM83C,EM83Sの３種) |
| ■83V-II設計＆板取図(EM83M-II,EM83C-IIの２種) |
|
基本的にはホームシアタースピーカー、TV台スピーカーのベースとして、５タイプのSPボックスからAV環境に合った組み合わせで使用します。
それぞれが独立してますので、様々な組み合わせが可能になります。
サイズは、、、
EM83M,EM83C＝400x124x425（幅、高さ、奥行き）
EM83M-II,EM83C-II＝500ｘ100ｘ425
EM83S＝100x100x70 |
 |
 |
↑EM83Mｘ２台、EM83Cｘ１台を横に並べたシステムです。スピーカー一体型ラックのベースとしても、高さの低いラックとTVの間に挟む感じでも使えるかと。

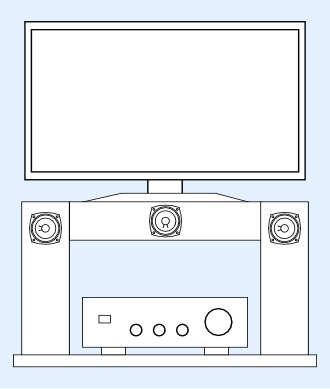

←EM83M２台を縦、EM83C-IIを横向きに使えば、小さめのTVにも使えそう。
アンプは普通のプリメインでマトリクス接続したり、AVアンプを使ったり、、、
色々楽しめそうです。 |
|
|

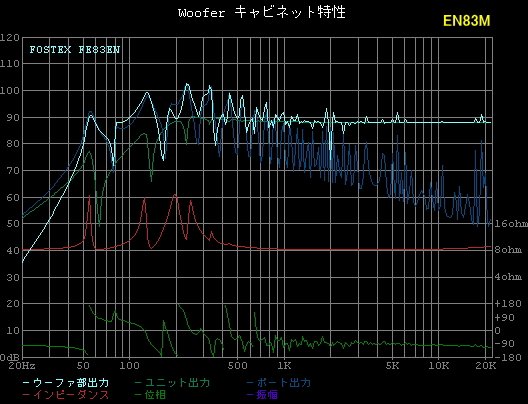

| 【EN83M予想周波数特性】 |
 |
|

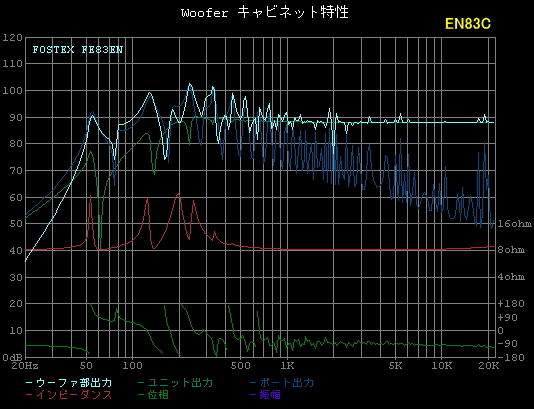

| 【EN83C予想周波数特性】 |
 |
|

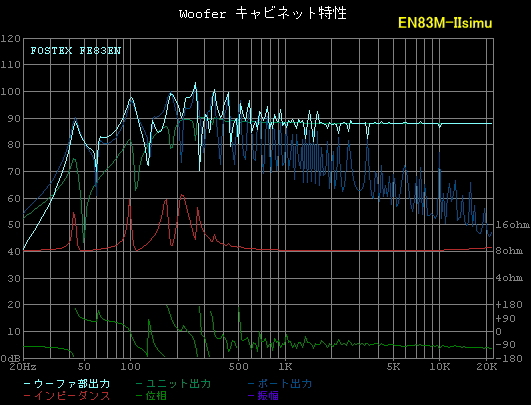

| 【EN83M-II予想周波数特性】 |
 |
|

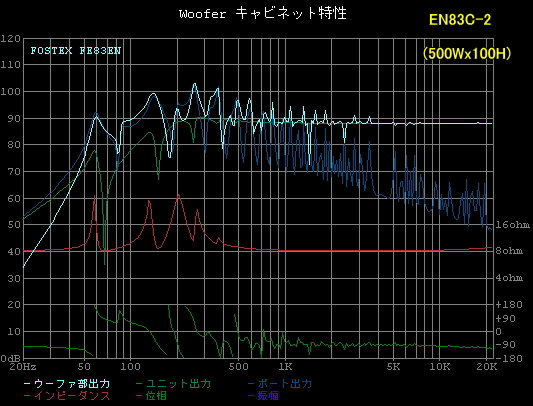

| 【EN83C-II予想周波数特性】 |
 |
|

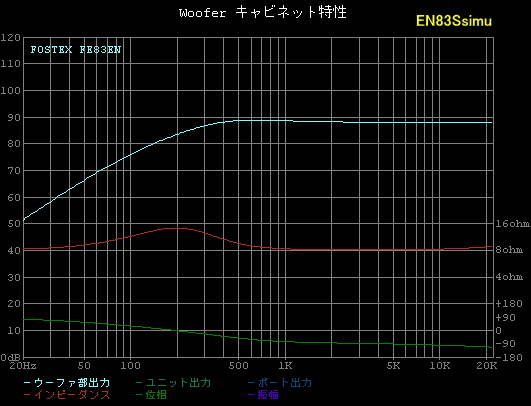

| 【EN83S予想周波数特性】 |
 |
| 上図は 自作スピーカー設計プログラム のシミュレーターを利用させていただきました♪ |
|
|
|
