2012/03/31

ホームシアター用センタースピーカー（小口径フルレンジ三兄弟） 　　小口径フルレンジ小型バックロードホーンSP

■8cmフルレンジ用BHセンタースピーカー：C-08 　　使用ユニット：各社８ｃｍフルレンジ 　　材料：12mm厚ラワン合板（600×600mm）-1枚（1台分 　　本体サイズ：600×100×100mm(W,H,D) ■10cmフルレンジ用BHセンタースピーカー：C-10 　　使用ユニット：各社10ｃｍフルレンジ 　　材料：12mm厚ラワン合板（600×900mm）-1枚（1台分 　　本体サイズ：600×120×120mm(W,H,D) ■12cmフルレンジ用BHセンタースピーカー：C-12 　　使用ユニット：各社12ｃｍフルレンジ 　　材料：12mm厚ラワン合板（600×900mm）-1枚（1台分 　　本体サイズ：600×130×130mm(W,H,D)

■C-08設計図＆板取り図（8cm用） ■C-10設計図＆板取り図（10cm用） ■C-12設計図＆板取り図（12cm用）

１４〜１５年前にFE107を使ったBH型センタースピーカーを製作。 当時はブラウン管TVだったので防磁型のFE107を使ったんですが、無理してバックロードにしたため、BHのメリットはほとんどありませんでした。このサイズなら密閉型でも良さそうです。 声は良い感じでしたが、低音は全くと言っていいほど出ませんでした。 尚、このスピーカーの写真、F特は残っていません。 ついでなんで、ちょっと手を加えて8cm用と12cm用を設計してみました。 現在は液晶TVが主流なので防磁型の必要はなく好みのSPが使えます。フォステクスのFEシリーズ、FFシリーズならBHの良さも引き出せるかもしれません。

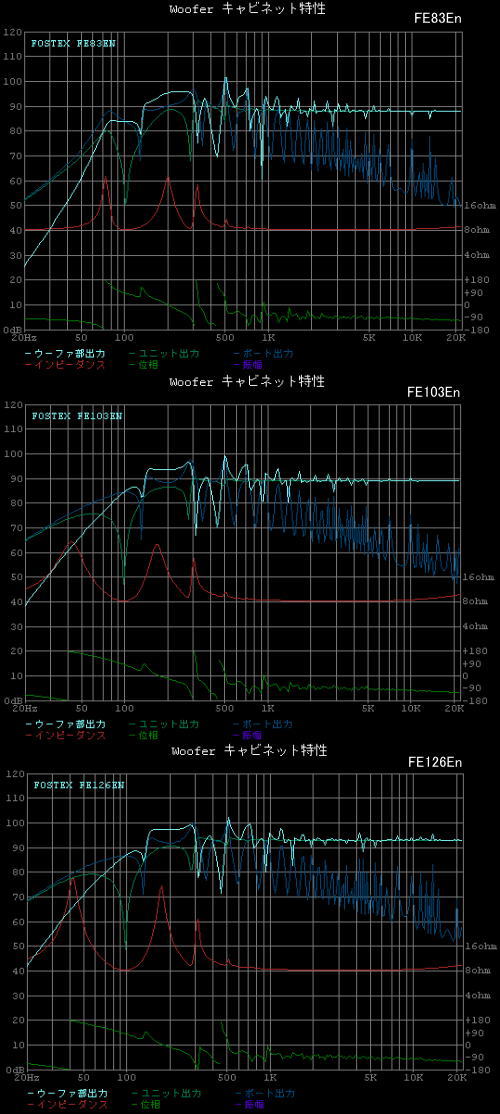

↓FE-Eｎシリーズでシミュレートしてみました。

声中心のセンターSPなら、そこそこ使えそうな感じです。 低音域は他のSPに任せましょうか（笑） ※上図は　自作スピーカー設計プログラム　様のシミュレーターを利用させていただきました♪
