■TV-8337（ホームシアター用3chシステム）
バックロードホーン型マトリクスタイプ。
フロントL、センター、フロントRの３チャンネル分を１つのエンクロジャーに入れました。
高さが１０ｃｍなので、３７型前後のTVとラックの間に挟んでも使えると思います。
使用ユニット：Fostex FE83En 3本（各社8cmフルレンジクラスで代用可。8Ω以上）
材料：15mm厚ラワン合板(910x1820mm)1枚
コンパネビス、木工ボンド、他
本体サイズ：900ｘ100ｘ425(W,H,D) |
|
| ■設計図 ■板取図 ■応用例(TV台スピーカー) |
|
◎TV8337/組み立て

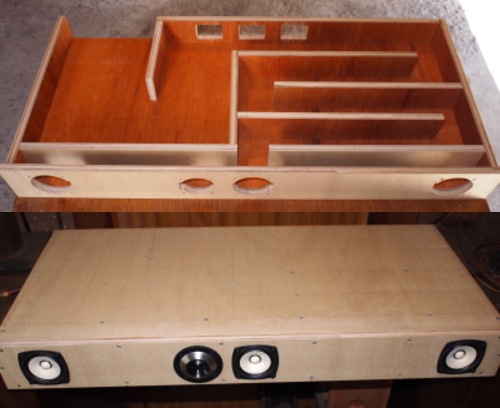

２本分のエンクロジャーに無理やり３本ぶち込みます。この方式は初めての試みなので、どのように動作するかは謎です。
組み立ては、設計図どおりに組めば問題無し。ただ釘だと上手く打てない箇所があるので、今回は38mm長のコンパネビスを使用しました。
設計ではFT１７Hで２WAYにする予定でしたが、試聴してみて必要ないと判断、現在はツィーター無しで使用中です。
FE83Enは１WAYで使ったほうがユニットの良さが引き出せると思われます。

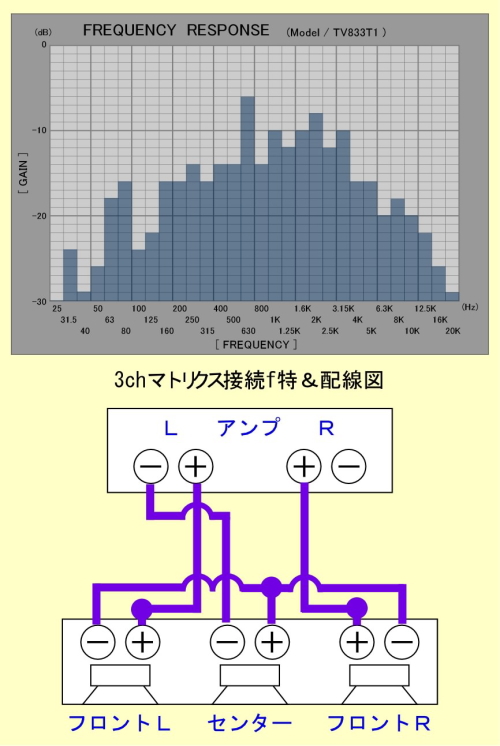

また、ユニット3本それぞれにスピーカー端子を付けておけば、マトリクス以外に普通のステレオ接続も出来ますし、AVアンプを使ってフロント左、センター、フロント右といった使い方もできます。
|
 |
↑ 内部構造
|
 |

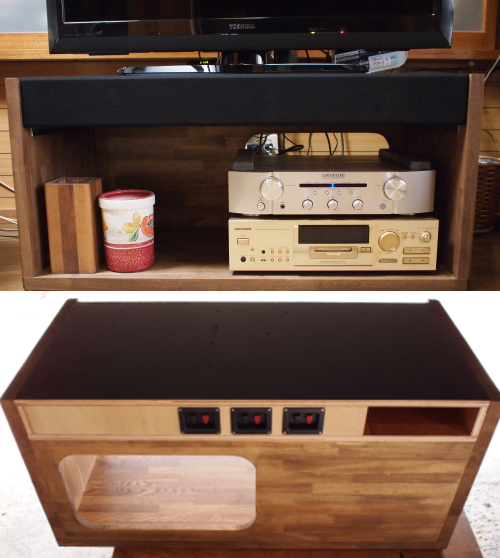

↑ スピーカー本体をラックの一部として組み込みました。
縦板、底板は30mm厚タモ集成材、裏板は15mm厚パイン集成材を使用。縦板内側に20ｘ20ｍｍアルミアングルを取り付け、スピーカー本体をアングルにネジ止めしてます。飽きたら別のスピーカーと簡単に入れ替え出来まする。
|
 |

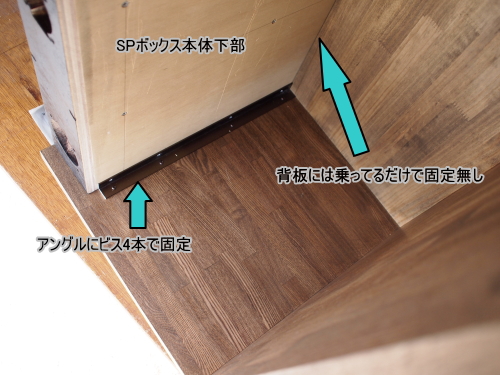

↑ SP下部の図
左右のアングルからネジで固定。片側4本、左右で8本。裏板部は乗せてあるだけで未固定。
|
|
|
