| model：NineShoes(基本的にVIFA NE65W-04専用) ニアフィールド5cmフルレンジ・ミニバックロードホーン |
| 【使用ユニット】 VIFA NE65W-04推奨、他5cmフルレンジも使えなくはないかも(笑) 【材料】 15mm厚ラワン合板900×600、1枚(2本分) SPターミナル、コード、ボンド、クギなど 【本体サイズ】 90×270×205mm |
|
|
| ■設計図＆板取り図 |
|
|

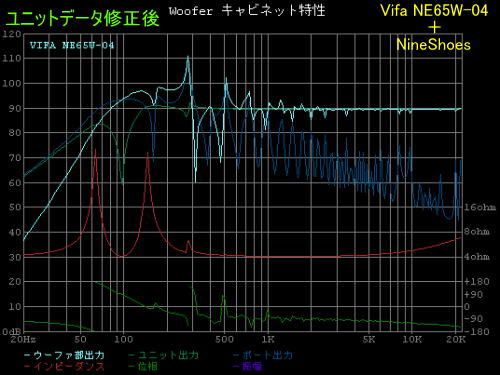

NE65Wはエッジ周り、ダンパー周りの特殊な技術が使われてるようで、通常のフルレンジと同様の設計法では上手くいきません。 ってことで、、、メーカー発表のデータを一部修正して設計してみました。 どうなるかは作ってみないと分かりません（をぃ） 【予想再生周波数特性】 |
 |
| メーカー公表データ使用 |
 |
| 修正データ使用 |
|
|
|
