| 2012/12/15 |
| model：STAG3-10T スタガード・トリプル・バックロードホーン 10cmフルレンジ用トールボーイタイプ |
| 【使用ユニット】TangBand W4-1337SDF、W4-1320SIF、PARC Audio DCU-F121A推奨、各社10cmフルレンジ使用可。 【材料】 15mm厚ラワン合板、900×1800mm×1枚（1本分） 9mm厚ラワン合板900×900mm×1枚、(1本分) SPターミナル、コード、ボンド、クギ等 【本体サイズ】216×900×250mm(W,H,D) |
|
|

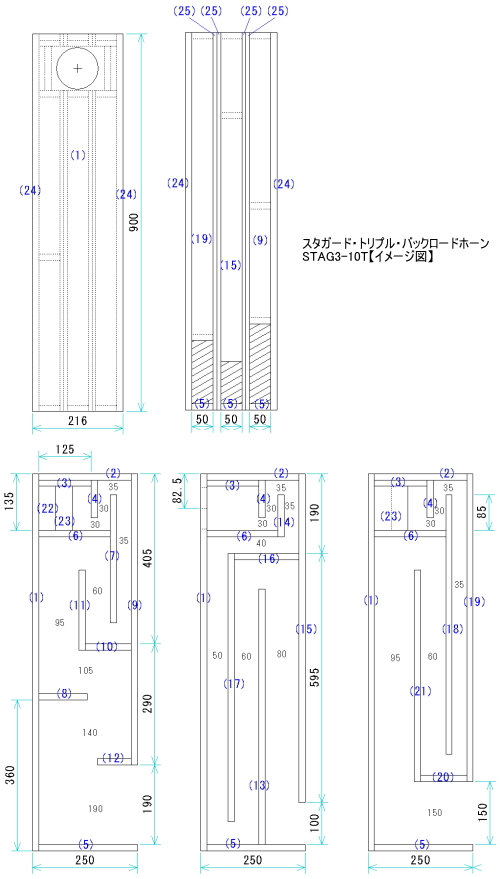

| ■設計図 ■板取り図 |
|
|

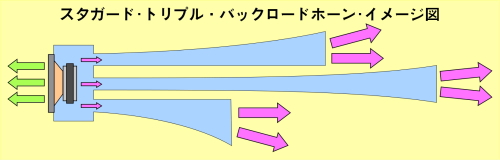

| 【スタガード・トリプル・バックロードホーン】 スピーカーの直接音とホーンからの音で出きるピーク、ディップを分散化して、ワイド＆フラットな特性を目指します。 ダブルホーンより更に高音質になる筈です。 |
 |
| 【内部構造】 |
 |

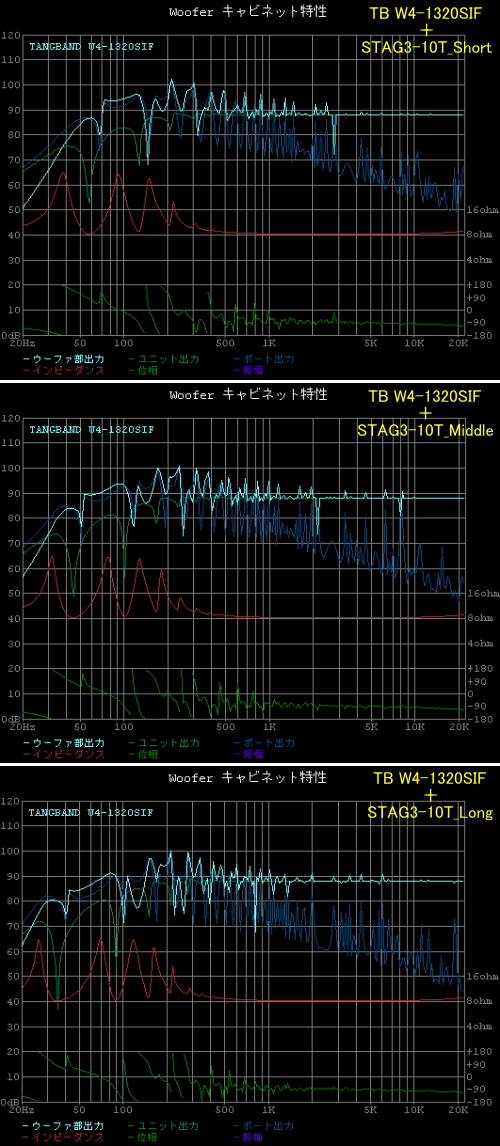

| 【予想再生周波数特性】 |
 |
|
|
|
