◆失敗しない(かもしれない)簡単バックロード設計法◆

スピーカー設計図はJWW(無料の設計用ソフト)でご覧になってください。
JWWはWindows用2次元汎用CADソフトで、使いやすく動作も軽快です。
設計変更、プリントアウト等も簡単に出来ますよん。
ダウンロードはコチラからどうぞ。




◆ ◇ ◆ オリジナルスピーカー ◆ ◇ ◆
省エネ(ケチケチ)仕様のバックロードホーン型を中心に紹介しています。
MS-801T ・FE83用スリムタワーBH
  本体サイズ:100x915x200(W,H.D)
MS8/HY ・FE83用ブックシェルフ背面開口BH
  本体サイズ:170x400x285(W,H,D)
TV-8337 ・FE83En用37インチTV仕様BH
  本体サイズ:900x100x425(W,H,D)
SR-83 ・FE83En用サラウンド仕様ミニタイプ
  本体サイズ:130x130x70(W,H,D)
KS-TB2 ・FE126En+FT17H用トールボーイBH
  本体サイズ:160x900x390(W,H,D)
MS-802T-mk3
・mk4(修正版)
"Sky High-V・W"
・FF85WK用、801Tのバージョンアップ版
  本体サイズ:100x910x235(W,H,D)
MB-101 ・FE103En用BH、37〜42インチTVの両側用
  本体サイズ:170x600x300(W,H,D)
TV-83W800C ・FE83En用、TV仕様W800mmのコーナータイプ
  本体サイズ:800x100x567(W,H,D)
EN83V ・TV台スピーカー用、組み合わせ自在型。
  Fostex FE83En , FF85WK 推薦。
  本体サイズ:400x124x425(W,H,D)
           500x100x425(W,H,D)他
PC-83MX ・PC用3ch小型スピーカー。
  フォステクスFF85WK推薦。
  本体サイズ:500-600x200x220(W,H,D)
MA-CHR3 ・CHR70V3用トールボーイBH
  本体サイズ:150x900x200(W,H,D)
MA-CHR3-BS ・CHR70V3用ブックシェルフBH
  本体サイズ:200x400x285
CBH-12 ・車載用バックロードホーン、12cmフルレンジ用
  本体サイズ:150×500×500
W87 ・壁掛けタイプ・バックロードホーン、8cmフルレンジ用
  本体サイズ:400×400×90(W,H,D)
BS10-BH ・10cmフルレンジ用ブックシェルフ・前面開口BH
  本体サイズ:310×540×350mm
C-08,10,12 ・ホームシアター用センタースピーカー
  8cm〜12cmフルレンジ用BH、三機種
  本体サイズ:600×100〜130×100〜130mm
SS-08SR ・フロント5.1ch用サラウンドスピーカー
 (液晶TV後方設置用スピーカー)
  本体サイズ:100×600×100mm
PC-85MX ・5.1chサラウンド用一体型システム
  Fostex FF85WK、各社8cmフルレンジSP
  本体サイズ:600×200×220mm
MS-85WK ・FF85WK推薦、小型バックロードホーン。
  本体サイズ:170×320×280mm
BH-10000 ・2本1万円で作るお手軽バックロードホーン
  本体サイズ:130×900×150mm
MAX85
PC用メインSP
・FE83改からFF85WKに変更。
  まだまだ8cmユニットで遊べます♪
BS-FFSCAN-10 ・スキャンスピーク10cmフルレンジ
  or フォステクスFF105WK用ブックシェルフBH
  本体サイズ:200×400×310mm
BS-105L ・FF105WK一発で40Hz再生を目指すBH。
  本体サイズ:220×440×320mm
NEWTOMP-3 ・Tang Band , DIY Audio等の8cmフルレンジ用
 STEREO付録SCANSPEAK (10cm)使用可
  本体サイズ:160×370×285mm
Lucky-8 ・Aura Sound , Fountek , HiVi等の8cmフルレンジ
  本体サイズ:150×370×285mm
POLLstar ・Fostex FF105WK推奨、各社10cmフルレンジ
  本体サイズ:126×910×235mm
RUSTLE 8 ・ニアフィールド用8cmミニバックロードホーン
  本体サイズ:140×350×250mm
Mtx-Q ・マトリクス9ch用スピーカー(同一ユニット使用)
  本体サイズ:300×140×430mm(独立型)
          900×140×430mm(一体型)
5oath ・PC用5cm〜8cmフルレンジ小型バックロードホーン
  本体サイズ:120×270×240mm
NineShoes ・デスクトップ用マイクロ・バックロードホーン
  本体サイズ:90×270×205mm
Omni-Heaven
只今、妄想中(笑)
・サラウンド用・無指向性スピーカー
  本体サイズ:114×1500×120mm
BS-105F ・10cmフルレンジ用・前面開口バックロードホーン
  本体サイズ:200×445×350mm
Quarter-Graph
只今、設計中(爆)
・1/4サイズのタンノイ・オートグラフ
  上手くいくか微妙な展開になってま・・・(苦笑)
STAG-T10 ・10cm用スタガード・ダブル・バックロードホーン
  本体サイズ:185×900×235mm
STAG-B8 ・8cm用スタガード・バックロードホーン
  本体サイズ:184×450×350mm
DOUBLE-TT ・10cmフルレンジ2発使用バックロードホーン
  本体サイズ:200×900×400mm
STAG-B10 ・10cm用スタガードBH、ブックシェルフタイプ
  本体サイズ:244×540×350mm
STAG-T8 ・8cm用トールボーイ型スタガードBH
  本体サイズ:140×900×200mm(W,H,D)
STAG3-10T ・スタガード・トリプル・バックロードホーン
  本体サイズ:216×900×250mm
SS-057BH-W ・スキャンスピーク5cmフルレンジ用
     スタガード・デュアル・バックロードホーン
  本体サイズ:134×300×210mm
SS-CS05 ・ニアフィールド箱庭シアター用センター、リアBOX
  スキャンスピーク5cmフルレンジ用ARバスレフ
  本体サイズ:200×75×100mm
DDBH-10F ・ダンプダクト・バックロードホーン入門用
  10cmフルレンジ前面開口型DD-BH
  本体サイズ:200x445x340mm(W,H,D)
DDBH-10R ・ダンプダクト・バックロードホーン入門用
  10cmフルレンジ背面開口型DD-BH
  本体サイズ:200x445x340mm(W,H,D)
DDBH-T10-BASIC ・トールボーイタイプDD-BH
  本体サイズ:165x900x210mm(W,H,D)
SDDBH-10-BASIC ・スタガー・ダンプダクト・バックロードホーン(SDD-BH)
  本体サイズ:215x480x360mm(W,H,D)
DDBH-10-FERMENTO ・ダンプダクト・バックロードホーン(DDBH)
  本体サイズ:W.215xH.450xD.340(mm)


【重要】バックロード設計『最初の一歩』(ここ大事です、、、笑)

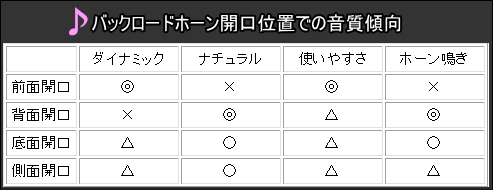

・ホーン開口位置で低域〜中域の音の特徴が微妙に違います。
・下図が大まかな音の傾向になります。
◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

【 参 考 資 料 】

---- オリジナル・バックロードホーン計算式(1993年版) ----
---- オリジナル設計図 - [Jpegバージョン] ----
---- 簡単バックロード計算式(2013年版) ----

----周波数&インピーダンス特性の測定について----
----クチから屁が出る『デュアルホーン屁理屈理論』----
----
役に立つ(かもしれない)スピーカーセッティングと位相の関係----
----ダンプダクト・バックロードホーン(DD-BH)設計のツボ----
----スピーカーユニット口径と実効振動板面積の関係----
----エコノミック・フルレンジ・ドライバー----


◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

※御注意
・当サイト管理人はローコスト自作スピーカーの灯を消さないために頑張っています(意味不)。
・当サイトは、お金を掛けないで楽しく音楽を聴く&オーディオ機器を弄って遊ぶことを目的としています。(=基本的にコストパフォーマンス重視です)
・当サイト内で紹介しているマトリクス接続は、アンプの種類によってはトラブルを起こす場合があります。お試しの際は、アンプメーカーに確認するなど自己責任でお願いします。
・予告無く思いついた時点で設計変更、加筆修正を行ってます。ご注意ください。
・誤字、脱字、意味不明な発言等あると思われますが、気にしない方向で・・・(笑)
